Mô tả Sản phẩm

Phạm vi ứng dụng

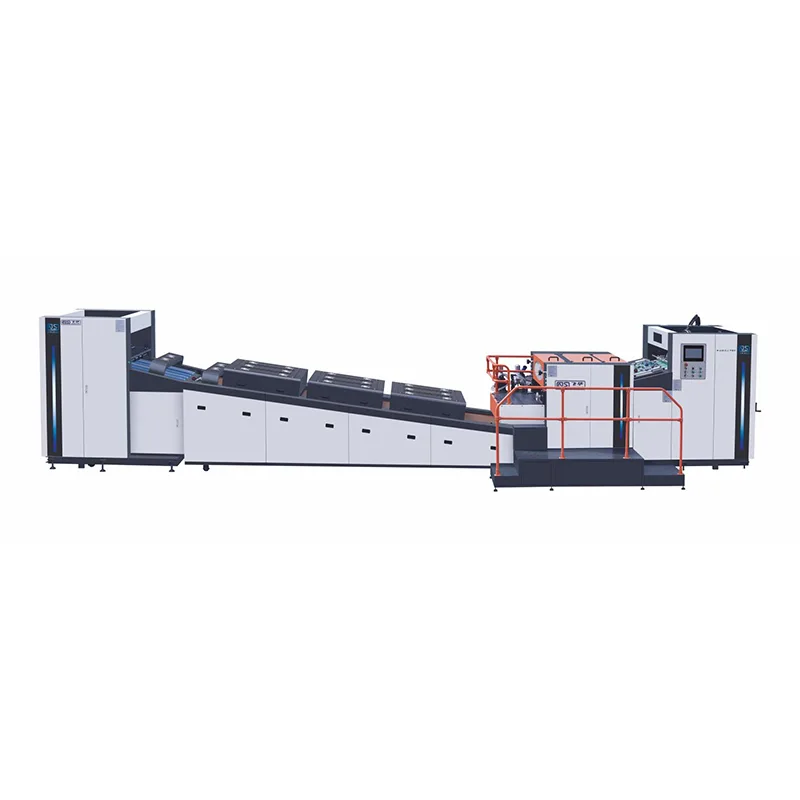

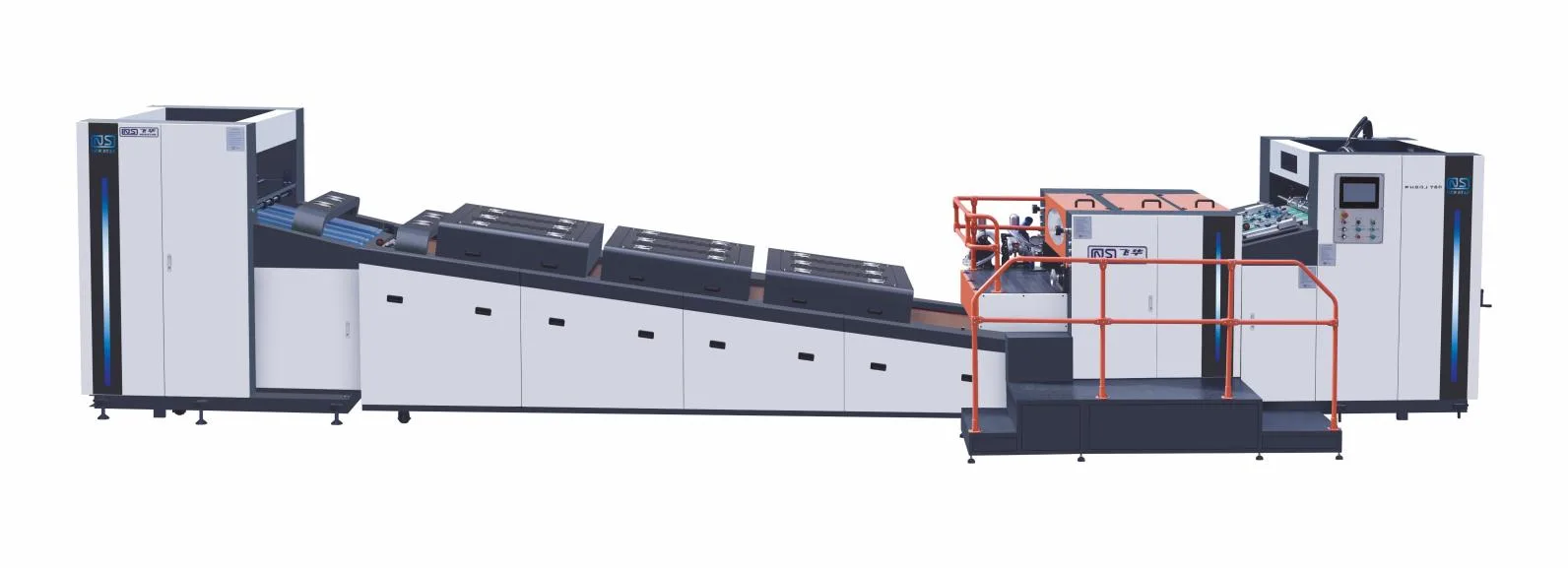

TNEW STAR FHSGJ-760 Máy đánh vecni toàn điểm/tại chỗ tốc độ cao hoàn toàn tự động do công ty chúng tôi ra mắt, có thể cải thiện các đặc tính in: chống nước, chống bụi, làm đẹp bề mặt, v.v. Nó phù hợp cho áp phích, sách, tài liệu quảng cáo, hộp màu, bao bì hộp màu, v.v. Quá trình sơn bóng!

Thông số kỹ thuật

Người mẫu	FHSGJ-760
Kích thước tờ tối đa	760*730mm
Kích thước tờ tối thiểu	290*290mm
Độ dày giấy	80~500g/m2
Tốc độ cán	9000sph
Điện áp	380V 50HZ
sự chính xác	± 0,2mm
Quyền lực	42kw
Tổng trọng lượng	6500kg
Kích thước tổng thể	920016501900mm
Đèn UV	3 * 8KW
Đèn hồng ngoại	18*1.5KW

Cấu hình chi tiết

(1) Cấu trúc máy tiêu chuẩn

1. Máy cho ăn tự động

2. Bộ phận phủ (dầu UV/dầu bóng gốc nước)

3. Hệ thống băng tải sấy (máy sấy UV/máy sấy IR)

4. Máy xếp tự động

5. Hệ thống điều khiển tự động

(2) Cấu hình máy và thông số kỹ thuật

1. Khay nạp giấy tự động

- Độ tin cậy cao được áp dụng để nạp giấy nhanh và trơn tru.

- Được trang bị đầu dò lực căng kép cơ điện nhạy và vách ngăn có vật lạ, máy sẽ dừng ngay nếu có hiện tượng bất thường.

- Thước đo phía trước và thước đo bên chính xác và đáng tin cậy.

2. Máy chủ phủ

- Tốc độ phủ lên tới 6000-9000 tờ/giờ.

- Sử dụng tang trống in dấu đường kính lớn, tang trống bằng cân bằng động, phủ màng dầu phẳng. Truyền dầu trục kép, cạp, kiểm soát dầu đơn giản và đáng tin cậy.

- Trống phủ sử dụng thiết bị kẹp cố định bằng vít, đơn giản và bền bỉ.

- Cấu trúc con lăn chuyển dầu tiến lùi, chuyển đổi dễ dàng, điều chỉnh độ dày linh hoạt.

FHSGJ-760 1050 có sẵn với các con lăn anilox gốm tùy chọn và lưỡi dao bác sĩ.

3. Thiết bị sấy UV (máy sấy UV + máy sấy hồng ngoại) Nâng cấp lớn với đèn LED UV tùy chọn

- Thiết bị sấy UV sử dụng ba đèn thủy ngân UV, có thể nhanh chóng hóa cứng lớp sơn bóng UV.

- Được trang bị bộ chuyển đổi ánh sáng toàn phần/một nửa.

- Tích hợp điều khiển nhiệt độ tự động và nhảy bất thường điện tử.

- Thiết bị sấy IR gốc nước, có thể làm khô sơn bóng gốc nước.

-Đèn LED sử dụng quy trình xử lý ở nhiệt độ thấp để đảm bảo chất lượng giấy và cho phép sơn bóng nguội nhanh hơn, mang đến cho bạn trải nghiệm chất lượng cao hơn!

4. Máy xếp giấy tự động

- Máy xếp giấy được trang bị bệ nạp giấy tự động.

- Máy san phẳng giấy hai mặt bằng khí nén quang điện và giấy mạnh phẳng và chậm; Thiết bị trung gian để ngăn chặn sự giải phóng quán tính giấy dày; Phạm vi trung bình để đảm bảo nhận giấy mịn và gọn gàng.

- Trang bị quạt làm mát và điều hòa làm mát tùy chọn.

- Đèn báo trạng thái bất thường và hệ thống phát hiện an toàn giúp nhanh chóng thông báo cho nhân viên về tình trạng bất thường.

5. Điều khiển tự động

- Động cơ SỬ DỤNG điều chỉnh tốc độ chuyển đổi tần số, an toàn và đáng tin cậy.

- Toàn bộ máy SỬ DỤNG điều khiển lập trình PLC, vận hành đơn giản, bảo trì dễ dàng.

- Tất cả các bộ phận của cáp đều được kết nối bằng đầu nối nhanh, dễ dàng lắp đặt.

[1] Máy cấp liệu tự động (không có động cơ truyền động trục)

Động cơ pallet	1 bộ
Bơm hút chân không hai chỗ ngồi	1 bộ
Cung cấp con lăn cao su	2 bộ
Con lăn thép dập nổi	1 cái
Vành đai trung chuyển	4 cái
Khung áp lực với thanh nhôm	1 bộ
Cán cuộn	12 bộ
trung chuyển	1 bộ

[2]Hệ thống phủ (dầu UV/dầu bóng gốc nước)

(1) Động cơ điện	1 bộ
(2) Con lăn cao su phủ	1 cái
(3) Con lăn thép phủ	1 cái
(4) Xu hướng đi lên	2 cái
(5) Thép cuộn kiểm soát dầu	1 cái
(6) bộ điều chỉnh độ dày	2 cái
(7) Tay quay có thể điều chỉnh	4 cái
(8) Bơm dầu	1 bộ
(9) Trống dầu không gỉ	1 cái
(10) Ghế lưỡi	1 bộ
(11) Hệ thống tái chế	1 bộ
(12) Hàng răng giấy	5 cái
(13) Đai máy chính	1 bộ
(14) Máy thổi giấy	1 bộ
(15) Động cơ đếm	1 bộ

[3] Băng tải sấy IR (máy sấy UV + máy sấy IR)

(1) Hệ thống sấy IR	1 bộ
(2) Hộp điều khiển tia cực tím	1 bộ
(3) Đèn UV	3 chiếc
(4) Buồng gió	1 cái
(5) Đai cối xay gió hút	2 cái
(6) Hộp đèn làm mát cối xay gió	1 cái
(7) Hộp điều khiển mạch UV	1 cái
(8) Thắt lưng	1 cái
(9) Động cơ dây đai	1 cái

(1) Động cơ pallet	1 bộ
(2) Tấm nhôm giấy ngăn nắp (Một bên trái, Một bên phải)	2 chiếc
(3) Trụ giấy gọn gàng	2 chiếc

(1) Danh sách cấu hình máy sơn toàn bộ/tại chỗ tốc độ cao hoàn toàn tự động FHSGJ-760

KHÔNG.	Tên Matrl	Thương hiệu
1	Công tắc chính	Schneider
2	Công tắc tơ	Schneider
3	Bộ ngắt mạch biến tần	Schneider
4	Màn hình cảm ứng	Đài Loan Ngụy Luân
5	Biến tần	Sự đổi mới
6	PLC	Đồng bằng
7	Rơle	Omron
8	Công tắc phía dưới	Schneider
9	Thiết bị đầu cuối	Vedmini
10	Thao tác nút	Devadatta Đài Loan
11	Quầy tính tiền	Đài Loan Dương Minh
12	Giấy kiểm soát căn chỉnh sợi	Omron
13	Công tắc lân cận	Omron
14	Dây mạch điều khiển	Mãn Hing

(2)

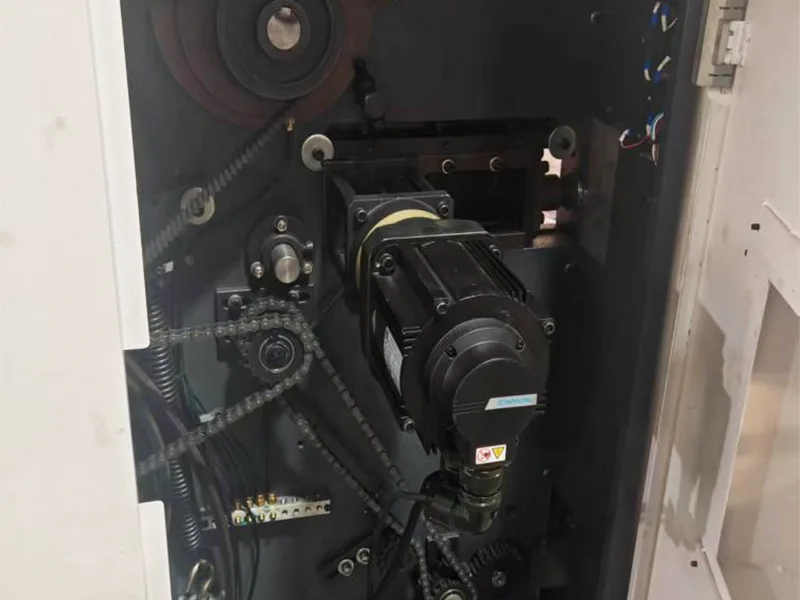

Động cơ chính và bộ giảm tốc trong máy cắt	Sản xuất bởi Đài Loan, truyền động êm ái, chính xác, độ rung nhỏ, độ ồn thấp, độ bền cao
Bộ phận kiểm soát áp suất không khí	Xi lanh và van điện từ đều sử dụng Air TAC
Phát hiện quang học	Omron và Schneider Electric của Đức
Thắt lưng	Ý SAMLA và NIKO Nhật Bản
Hệ thống kiểm soát nhiệt độ	Hibek
Xích	TYC
mang	NHK Nhật Bản

(3) Máy đánh vecni toàn bộ/tại chỗ tốc độ cao hoàn toàn tự động FHSGJ-760

KHÔNG.	Sự miêu tả	Đặc điểm kỹ thuật	Số lượng	Đơn vị	KHÔNG.	Sự miêu tả	Số lượng
1	Con lăn cao su phủ	￠137,6*1473	1	máy tính	10	“-” Tua vít	1 bộ
2	Cái nạo nhựa	2381350	5	chiếc	11	cờ lê mở	1 bộ
3	Gỗ nêm		4	bộ	12	Cờ lê 6T	1 bộ
4	Neo	M10*60	16	chiếc	13	Hộp công cụ	1 bộ
5	Neo	M8*50	6	chiếc	14	Cờ lê điều chỉnh	1 bộ
6	Nút thắt dây chuyền đặc biệt	1”	2	chiếc	15	Miếng đệm chân	1 bộ
7	Dây buộc cáp điện	5*200	10	chiếc	16	Đệm chân băng tải kệ đặc biệt	1 bộ
8	kẻ hút		10	chiếc	17	Máy phủ miếng đệm chân đặc biệt	1 bộ
9	“+”Tua vít		1	bộ

Các thông số có thể thay đổi mà không cần thông báo trước và sản phẩm thực tế sẽ được ưu tiên áp dụng.

Máy sơn toàn bộ/tại chỗ tốc độ cao hoàn toàn tự động

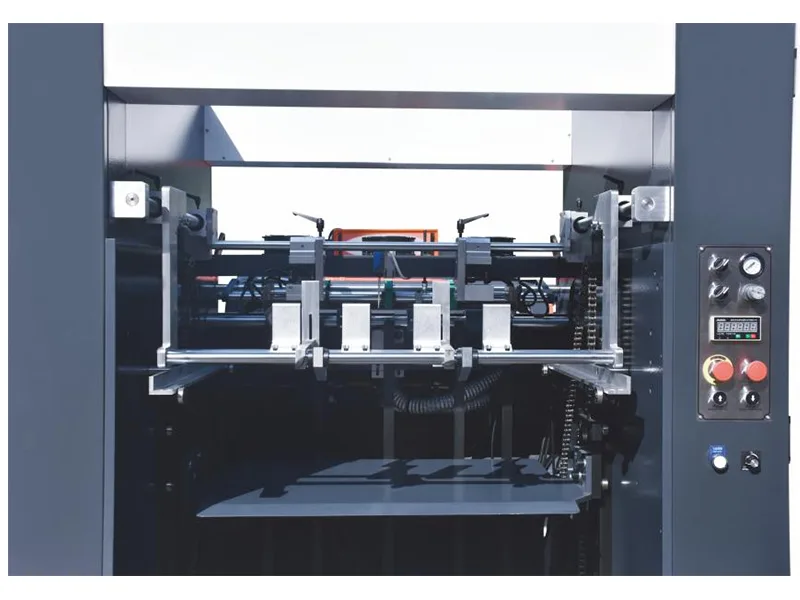

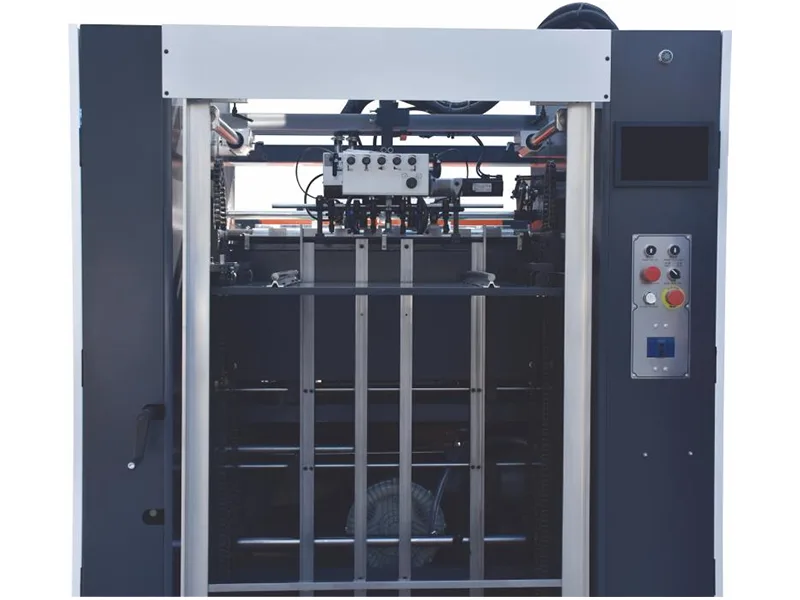

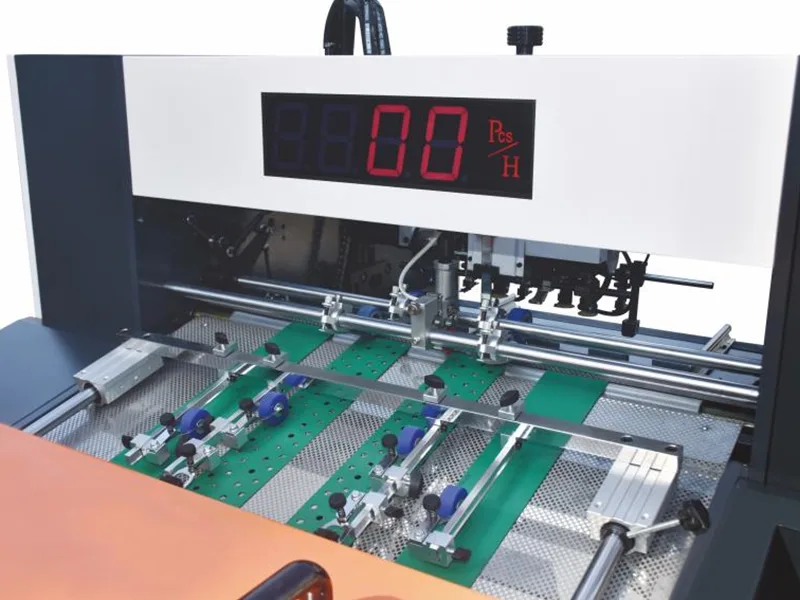

(1) Cho ăn tự động

1. Sử dụng máy ép offset tốc độ cao (9000 tờ/giờ) để đảm bảo vận hành nhanh và ổn định

2. Điều khiển quang điện bằng giấy, nâng tự động

3. An toàn nâng cấp bảo vệ kép

4.Sử dụng thiết kế ngăn xếp giấy mới nhất, toàn bộ khay có thể được đẩy vào và khay có thể được đẩy vào trực tiếp sau khi in mà không cần phân loại giấy thủ công. Pre-stacker cũng có thể được sử dụng. sự lựa chọn hai chiều. Tiết kiệm đáng kể thời gian giấy và giảm cường độ lao động của người vận hành.

5. Máy dò tờ kép

6. Bơm chân không không dầu

7.Chúng tôi đã thêm một tính năng cho phép máy điều chỉnh vị trí đánh bóng của giấy bằng cách sử dụng các thanh dẫn hướng phía trước và bên mà không cần tháo rời bảng in khi vị trí của giấy không chính xác.

8.Một màn hình giám sát mới đã được thêm vào tại khay nạp, cho phép người dùng xem trạng thái thu giấy tại trạm thu giấy mà không cần phải di chuyển.

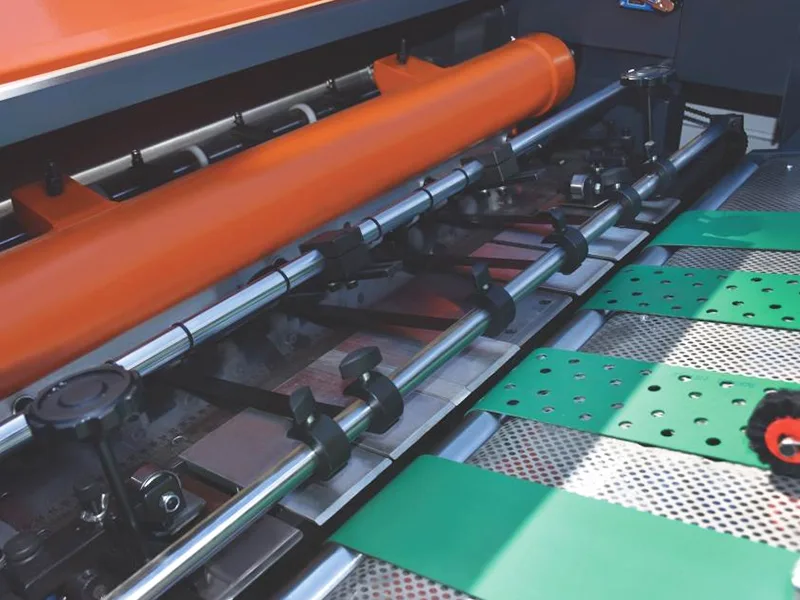

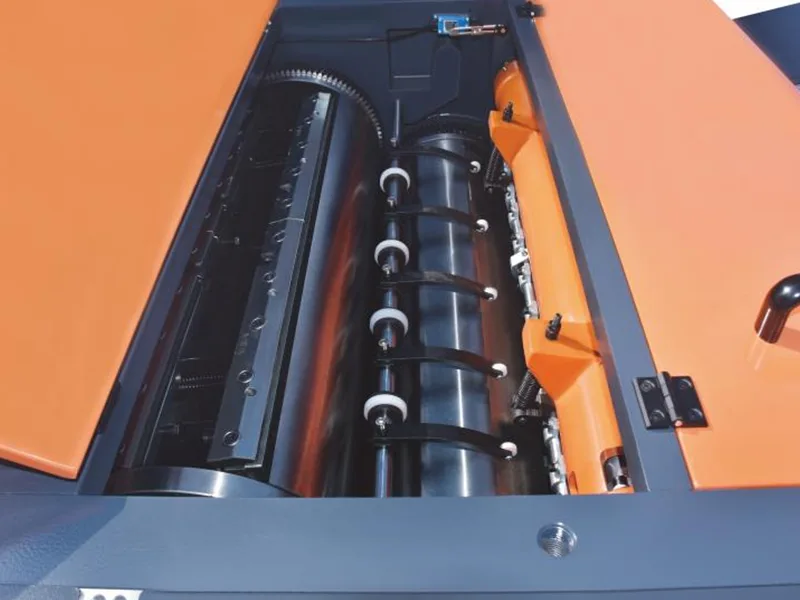

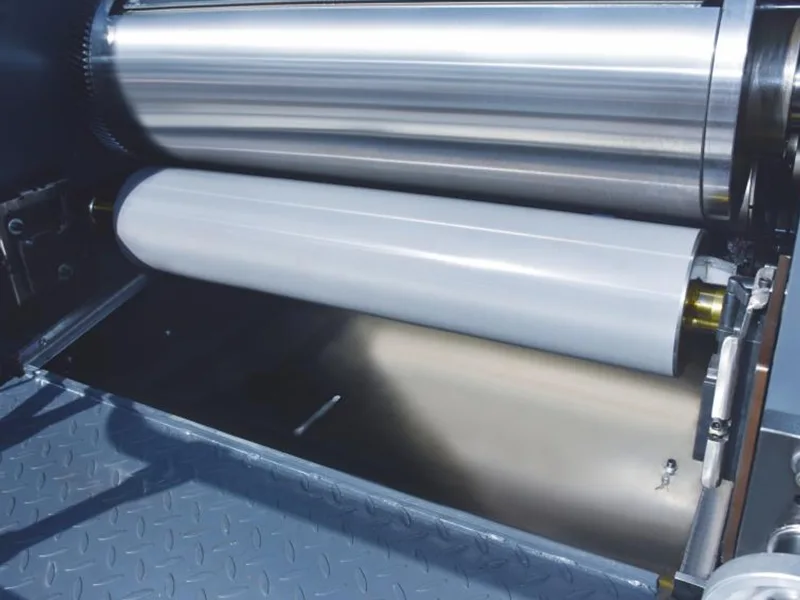

(2) Phần phủ

2 Máy chủ phủ

1. Lớp phủ chăn: mịn và đều.

2. Nạp giấy có răng: không cuộn giấy, nạp giấy tốc độ cao mịn.

3. Con lăn đo nguyên liệu nhập khẩu, độ dày dầu có thể điều chỉnh ở cả chiều quay tiến và lùi.

4. Tấm ốp tường thiết bị chính: đúc HT200 nguyên khối, dày 80mm.

5. Đế đúc HT200 được gia cố, vận hành tốc độ cao ổn định, vòng bi bền bỉ.

6. Con lăn ấn tượng có đường kính lớn, được cân bằng động để phủ đều dầu.

7. Phát hiện thiếu tờ và căn chỉnh để đảm bảo tính chính xác của việc đăng ký.

8. Tấm kẹp nhanh.

9. Thiết kế bơm dầu kép giúp vệ sinh dễ dàng hơn.

10. Chảo dầu và lưỡi dao bác sĩ được phủ Teflon, chống dính.

- Tốc độ phủ lên tới 6000-9000 tờ/giờ.

- Sử dụng tang trống in dấu đường kính lớn, tang trống bằng cân bằng động, phủ màng dầu phẳng. Truyền dầu trục kép, cạp, kiểm soát dầu đơn giản và đáng tin cậy.

- Trống phủ sử dụng thiết bị kẹp cố định bằng vít, đơn giản và bền bỉ.

- Cấu trúc con lăn chuyển dầu tiến lùi, chuyển đổi dễ dàng, điều chỉnh độ dày linh hoạt.

- Con lăn anilox gốm tùy chọn và dụng cụ cạo khoang hoặc dụng cụ cạo thông thường.

Các tính năng mới: Để giúp khách hàng thay đổi bảng in dễ dàng hơn, chúng tôi đã nâng cấp tính năng này để đạt được sự phù hợp trong một bước.

FHSGJ-760 1050 có sẵn với các con lăn anilox gốm tùy chọn và lưỡi dao bác sĩ.

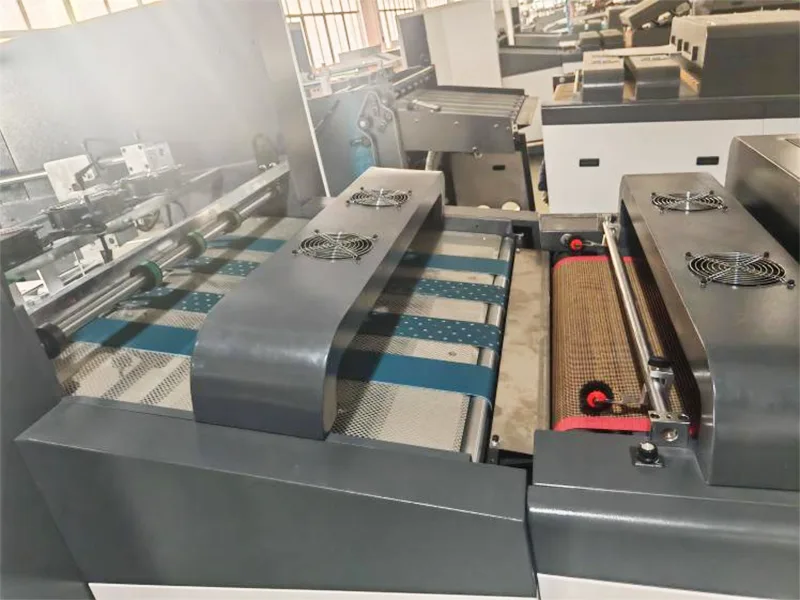

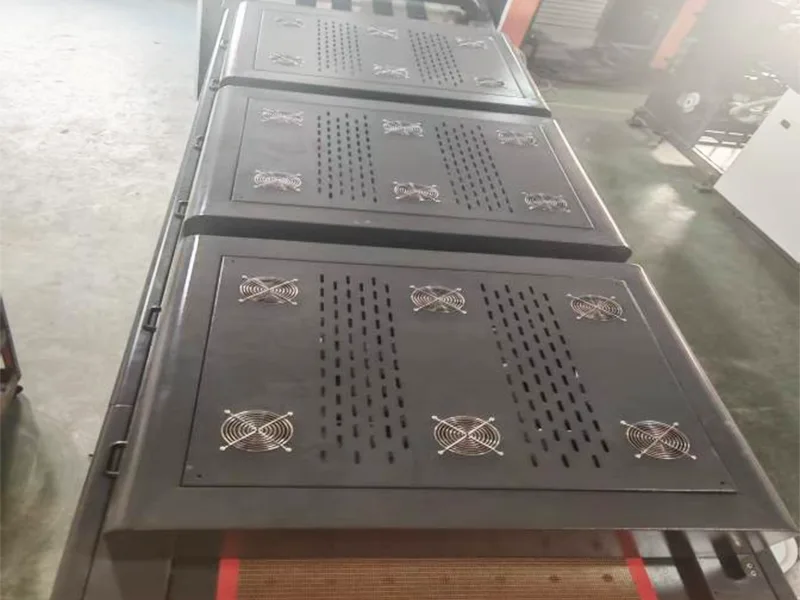

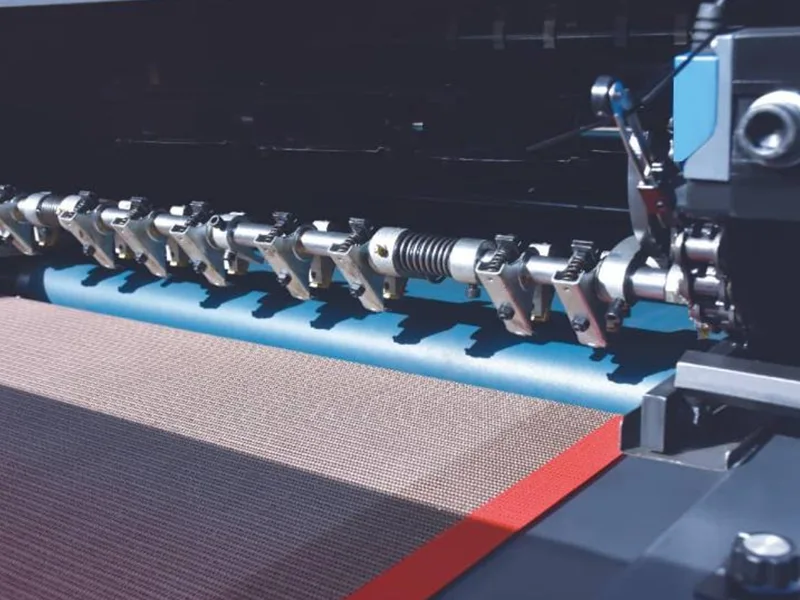

(3) Hệ thống sấy khô và sấy khô bằng tia UV

3. Thiết bị sấy UV (máy sấy UV + máy sấy hồng ngoại) Nâng cấp lớn với đèn LED UV tùy chọn

- Thiết bị sấy UV sử dụng ba đèn thủy ngân UV, có thể nhanh chóng hóa cứng lớp sơn bóng UV.

- Được trang bị bộ chuyển đổi ánh sáng toàn phần/một nửa.

- Tích hợp điều khiển nhiệt độ tự động và nhảy bất thường điện tử.

- Thiết bị sấy IR gốc nước, có thể làm khô sơn bóng gốc nước.

- Lò được trang bị cảm biến nhiệt độ, dây an toàn được lắp dưới chao đèn giúp giấy không bị trôi và đèn không bị cháy.

- Lò có chức năng nâng hạ tự động, chống cháy, cho phép thay thế đèn dễ dàng.

- Băng tải Teflon có hệ thống điều chỉnh sai lệch tự động.

- Toàn bộ quá trình nạp giấy hút và thông gió khí thải.

- Quạt làm mát và thiết bị bỏ qua giấy.

- Đèn LED sử dụng quy trình xử lý ở nhiệt độ thấp để đảm bảo chất lượng giấy và giúp lớp sơn bóng nguội nhanh hơn, mang đến cho bạn trải nghiệm chất lượng cao hơn!

(4) Hệ thống phân phối tự động

5. Điều khiển tự động

- Động cơ SỬ DỤNG điều chỉnh tốc độ chuyển đổi tần số, an toàn và đáng tin cậy.

- Toàn bộ máy SỬ DỤNG điều khiển lập trình PLC, vận hành đơn giản, bảo trì dễ dàng.

- Tất cả các bộ phận của cáp đều được kết nối bằng đầu nối nhanh, dễ dàng lắp đặt.

1. Điều khiển quang điện bằng giấy, nâng tự động

2. An toàn nâng cấp bảo vệ kép

3. Được trang bị chức năng nắp giấy bằng khí nén, bạn có thể cài đặt số lượng và thời gian của nhịp giấy để đảm bảo sự gọn gàng

4.Chức năng tự động hạ giấy vô trật tự

5. Phù hợp với hệ thống phát hiện kẹt giấy để đạt được khả năng giảm tốc thông minh.
